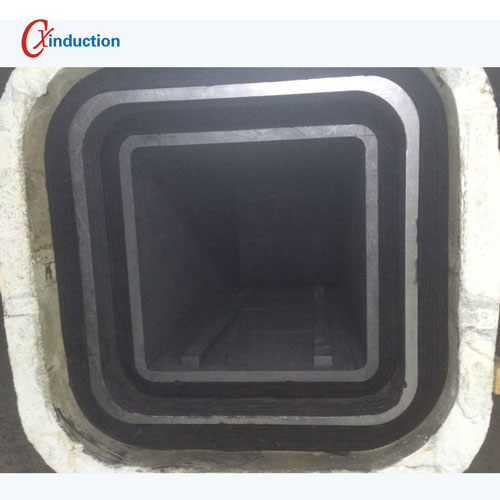

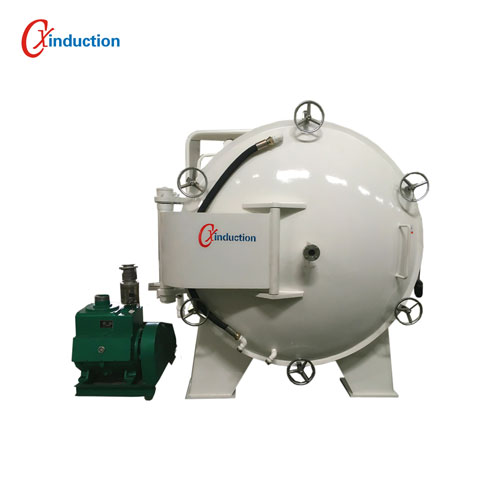

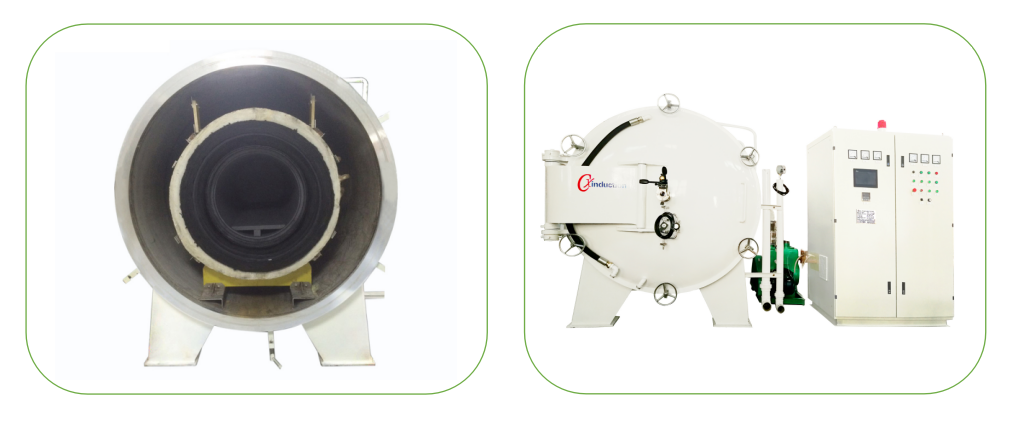

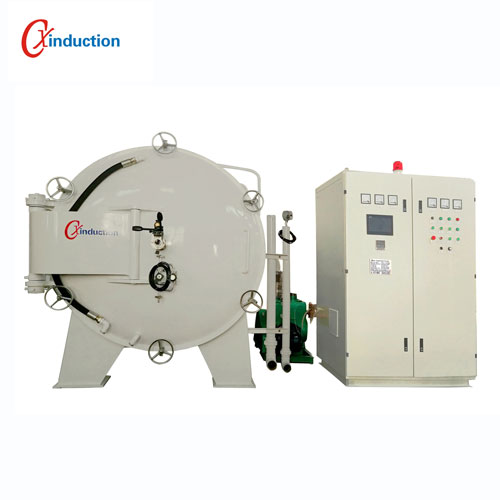

CX-GF系列是圓形或方形加熱爐膛，前開門裝卸料爐子。方形加熱區是為不滿意圓形加熱區有死角的客戶特別設計的。
最大操作溫度3000°C可以滿足碳材料石墨化處理的所有需要。

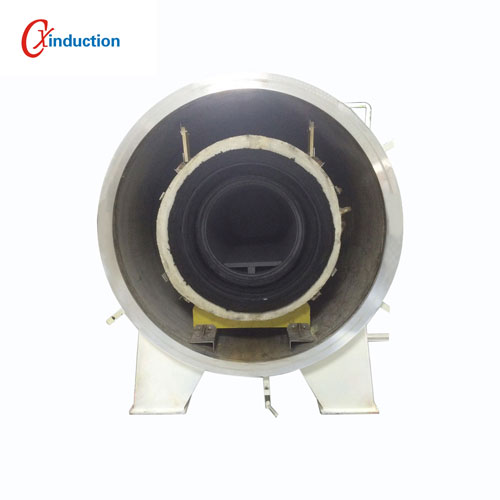

臥式高溫石墨化爐用中頻感應加熱方式。爐內安裝水冷感應線圈。在感應線圈的中心裝有一個石墨坩堝作為感應電流傳感器，周邊纏繞碳?xì)肿鳛楸夭牧稀?/span>
相較于常規型的立式石墨化爐其工作原理相同，主要具有裝卸料方便、爐內清理方便、車間巡邏人員更易掌控運行狀態、日常維護及爐內易耗件更換簡便等優點，其成本有略微增加。
臥式高溫石墨化爐應用
臥式高溫石墨化爐主要應用于碳素材料的燒結及石墨化、PI膜石墨化，導熱材料石墨化、碳纖維繩的燒結，碳纖維燈絲的燒結石墨化及其它可在碳環境下石墨化的材料。
1、設備自動化程度高，設備所有開關部件及所有運行參數均以數字化形式存儲于PLC數據庫內，并可預留通訊接口，便于客戶接駁。
2、3000℃以內超高溫爐體，滿足石各種碳材料的石墨化處理。
3、采用數顯化智能控溫系統，全自動高精度完成測溫控溫過程，系統可按給定升溫曲線升溫，并可貯存二十條共400段不同的工藝加熱曲線。
4、徹底解決臥式石墨化爐內部坩堝的燒蝕下沉問題，實測生產60爐次，僅下沉5mm。
5、采用內循環純水冷卻系統；數字式流量監控系統，爐體轉換采用高性能中頻接觸器；全面的PLC水、電、氣自動控制和保護系統
6、特有的感應線圈采用5次絕緣處理，徹底解決感應線圈或需要高溫絕緣的應用問題，保證線圈在剛玉老化、開裂情況下仍能保持良好的絕緣性能，可有效防止線圈打火，電流泄漏等現象
成套設備的配套系統有：真空系統、凈化系統、冷卻系統、尾氣處理、DCS中控系統
|
型號 |
CX-GF40/100R |
CX-GF50/100R |
CX-GF60/120R |
CX-GF60/160R |
|
最高工作溫度 |
3000°C |
|||
|
使用空間 (mm) Dia. * L |
Φ400×1000 |
Φ500×1000 |
Φ600×1200 |
Φ600×1600 |
|
最大容積（L） |
125 |
196 |
339 |
452 |
|
溫度均勻性 (ΔT 在 1000°C和2200°C間) |
±10°C |
|||
|
最大升溫速率 (CEDRT)* |
15°C/min (RT~1500°C), 10°C/min (1500°C~2500°C), 5°C/min (2500°C~3000°C) |
|||
|
加熱功率 |
200 KW |
250 KW |
300 KW |
350 KW |
|
頻率 |
2000 Hz |
1500 Hz |
1500 Hz |
1500 Hz |
|
極限真空度 (CEDRT)* |
1.2×10-3 mbar |
|||
|
可選高真空 (CEDRT)* |
5×10-5 mbar |
|||
|
壓力上升 |
1.3×10-2 mbar/hr |
|||
|
工作氣氛 |
高真空（可選）/ 真空/ 惰性氣體（氬氣或氮?dú)猓?/span> 真空和高真空氣氛僅允許在 2200°C以下 |
|||
|
供電 |
3P, 380V, 50Hz/60Hz |
|||
|
冷卻水壓力 |
1.5～2.5 bar |
|||
|
冷卻水溫度 |
≤28 °C |
|||
* CEDRT: 清潔, 空的, 干燥的, 室溫
方形加熱區型爐子技術參數
|
型號 |
CX-GF40/100C |
CX-GF50/100C |
CX-GF60/120C |
CX-GF70/160C |
CX-GF70/200C |
|
|
最高工作溫度 |
2850°C |
2650°C |
2500°C |
|||
|
使用空間 (mm) W×H×L |
400×400×1000 |
500×500×1000 |
600×600×1200 |
700×700×1600 |
700×700×2000 |
|
|
最大容積（L） |
160 |
250 |
432 |
784 |
1296 |
|
|
溫度均勻性 (ΔT 在 1000°C和2200°C間) |
±20°C |
±30°C |
||||
|
最大升溫速率 (CEDRT)* |
15°C/min (RT~1500°C), 10°C/min (1500°C~2500°C), 5°C/min (2500°C~3000°C) |
|||||
|
加熱功率 |
250 KW |
300 KW |
350 KW |
500 KW |
500 KW |
|
|
頻率 |
1500 Hz |
1000 Hz |
1000 Hz |
1000 Hz |
1000 Hz |
|
|
極限真空度 (CEDRT)* |
1.2×10-3 mbar |
|||||
|
可選高真空 (CEDRT)* |
5×10-5 mbar |
|||||
|
壓力上升 |
6.7×10-3 mbar/hr |
|||||
|
工作氣氛 |
高真空（可選）/ 真空/ 惰性氣體（氬氣或氮?dú)猓?/span> 真空和高真空氣氛僅允許在 2200°C以下 |
|||||
|
供電 |
3P, 380V, 50Hz/60Hz |
|||||
|
冷卻水壓力 |
1.5～2.5 bar |
|||||
|
冷卻水溫度 |
≤28 °C |
|||||
* CEDRT: 清潔, 空的, 干燥的, 室溫
NOTE: 如果坩堝尺寸大于H700XW700，將使用高密度石墨材料。
